Все чаще дизельные генераторы выбирают в качестве источника тока, поскольку у них более высокий ресурс работы, чем у бензиновых аналогов. Еще такое оборудование может дольше функционировать без остановки, что важно для бесперебойной подачи энергии при длительных отключениях ЛЭП. Дизельные генераторные установки (ДГУ) применяются в больницах, на строительных площадках, производственных, складских объектах, дата-центрах и в других местах. При этом необходимо соблюдать правила по размещению агрегата, что сказывается на удобстве обслуживания, надежности работы, долговечности техники. Здесь рассматриваются требования к монтажу ДГУ, рекомендации по обустройству помещений, особенности подключения – все, что важно учитывать при установке.

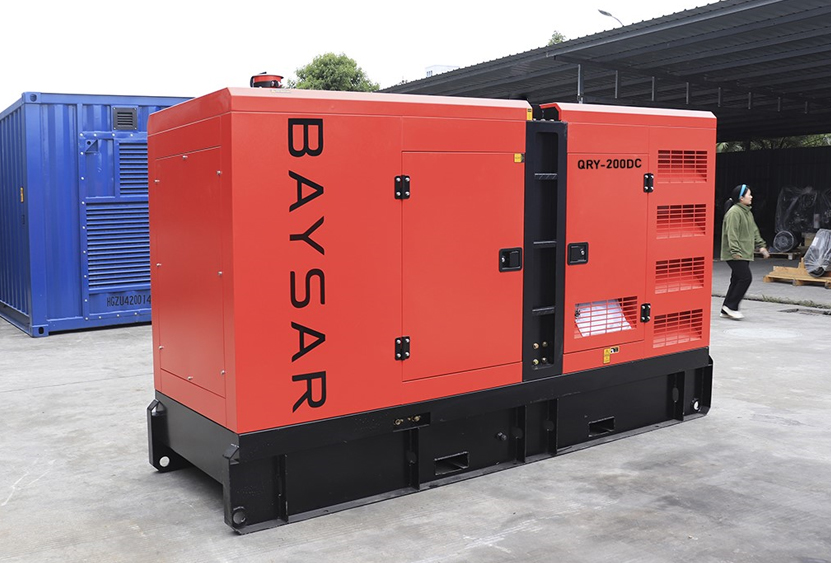

Монтаж дизель генераторов возможен открытым способом на улице или внутри здания. Если оборудование имеет собственный кожух или находится внутри контейнера, допускается открытая установка. Необходимо только правильно подготовить фундамент. Когда дизельная электростанция размещена на раме, требуется сооружение навеса для защиты от дождя, снега, ветра, вандалов. Это целесообразно на охраняемой территории во избежание повреждений со стороны злоумышленников. Но открытый монтаж станции на раме под навесом не защитит ее от воздействия пыли. Поэтому подходит только в крайнем случае, когда нет других вариантов или в качестве временной меры. В зависимости от выбора места установки, необходимо знать относящиеся к ситуации нормы.
Требования нормативов к помещениям ДГУ
Требования к помещениям для установки ДГУ изложены в следующих нормативных документах:
Дополнительно производитель оборудования может предъявлять собственные требования к установке ДГУ. Они связаны с конструктивными особенностями аппарата, нюансами исполнения. Прочитать подобные рекомендации можно в инструкции по эксплуатации или в паспорте товара. В зависимости от типа объекта, могут существовать дополнительные специальные технические условия (СТУ), которые придется учитывать.
При установке дизель генератора внутри цеха, склада, другого объекта требуется высота потолков не менее 3,6 м. Если электростанция очень крупная, необходимо минимум 1,5 м от самой высокой точки до перекрытия. Это обеспечит нормальную отдачу тепла корпусом, даст достаточно пространства для воздухообмена.
При монтаже ДЭС в сооружении, нужно предусмотреть:
Поскольку двигатель внутреннего сгорания и вырабатываемое напряжение относятся к причинам возгорания материалов, требуется соблюдение мер противопожарной безопасности.
Важно до поставки и монтажа ДГУ все тщательно продумать, составив проект по установке в здании. В нем указывается местоположение станции, расстояния до стен, потолка, зоны установки других предметов. Заранее определяются точки выхода кабеля, его сечение, пути прокладки трассы до станков или других потребителей. Для разработки проекта можно нанять компанию, специально оказывающую такие услуги, чтобы все было составлено в соответствии с действующими нормами.
На основе СП 89.13330.2016 пункт 7.13 стены комнаты, в которой размещается ДГУ, должны быть гладкими. Это не позволит накапливаться на их поверхности пыли, саже, мотлоху, которые впоследствии могут воспламениться. Стены, полы окрашиваются водостойкими красками. Цвет отделки вертикальных и потолочных поверхностей должен быть светлым, что позволит легко заметить разлетающиеся от оборудования брызги технических жидкостей. Полы должны быть из несгораемых материалов (металл, бетон), не образовывать искр при соприкосновении с другими предметами, обувью. При монтаже на цокольном этаже обязательна гидроизоляция. Во всех случаях нужно применять материалы, устойчивые к маслам, топливу.
По рекомендациям производителей минимальная ширина дверного проема должна быть от 2 м. В случае конкретной станции желательно иметь запас пространства от 40 см. Это упростит заведение оборудования в помещение, а также его демонтаж, отгрузку на случай серьезного ремонта.
СП 89.13330.2016 предписывает, чтобы створки дверей в помещениях, где установлены ДГУ, открывались наружу. Они должны срабатывать от нажатия руки на ручку. Изнутри не должно быть никаких запирающих устройств. Во время работы станции двери не запираются снаружи. Если из комнаты есть дополнительные створки в бытовые, подсобные помещения, они оснащаются пружинами для самостоятельного закрытия. Сторона открытия должна быть из комнаты.
Хотя минимальная ширина одиночного проема по нормам Охраны труда составляет 80 см, вокруг ДЭС необходимо предусмотреть больше пространства. Это даст возможность обслуживать станцию, повысит удобство при выполнении подобных работ. Между стеной и необслуживаемой стороной достаточно оставить расстояние в 1 м. Между стеной и обслуживаемой зоной требуется дистанция в 1,5 м.
К обслуживаемым зонам относятся места расположения:
СП 26.13330.2012 устанавливает минимальную высоту фундамента для дизель генератора не менее 200 мм. Этот документ содержит последние нормативы, актуализирующие СНиП 2.02.05-87. Расчет нагрузки происходит на основе минимального показателя 2,5 кг/см². Важно использовать бетон марки М400 или выше. Фундамент заливается целиком, а не послойно. В качестве каркаса применяется арматура. Размер основания должен быть на 150 мм больше габаритов дизельной электростанции.
Пункт 6.9 СП 89.13330.2016 предусматривает наличие бытовых комнат для персонала, если станция используется в качестве основного источника тока. Тогда сотрудники смогут находиться рядом, чтобы следить за показателями давления, уровня масла, уровня топлива, но при этом не подвергаться постоянно негативному воздействию со стороны громкого оборудования.
Для подачи свежего и выхода горячего воздуха необходимы отверстия на улицу. Они не должны размещаться рядом – желательно их выполнить напротив друг друга, чтобы между ними была станция. Это обеспечит наилучший обдув. При монтаже в подземной комнате, бурятся шахты с выходом наружу. Для притока устанавливается канальный вентилятор. В выпускную шахту можно установить ввод системы отработавших газов. Внутри помещения желательно поддерживать температуру +20…+25 градусов.
Диаметр канала для отвода отработавших газов зависит от мощности станции, длины магистрали. Вот нормативы в таблице.
| Мощность, кВт | Длина до 5 м – диаметр, мм | Длина до 10 м – диаметр, мм |
| 100-150 | 90 | 110 |
| 200-300 | 110 | 130 |
| 300-400 | 130 | 140 |
| 400-500 | 2х130 | 2х130 |
| 600-800 | 2х130 | 2х145 |
Желательно минимальное количество изгибов. Сборка сегментов осуществляется хомутами, а не сваркой, поскольку вибрация быстро разрушит соединение.
Кроме отверстий для прокладки системы отвода отработавших газов, требуется монтаж компенсационных устройств. Это самооткрывающиеся створки (форточки), которые автоматически сбросят избыточное давление при взрыве. Альтернатива – саморазрушающиеся перегородки, падение которых откроет дополнительное пространство для снижения воздушного давления на случай ЧП.
ДЭС в открытом исполнении издаем гул на уровне 100-110 дБ. Чтобы снизить шум, стены комнаты дополнительно покрывают плитами минеральной ваты, сэндвич панелями, пенополистиролом. Фиксация выхлопной трубы осуществляется на эластичных подвесах, чтобы устранить вибрацию. Можно использовать дверь, створка которой заполнена базальтовой ватой.
Как снизить вибрацию
Чтобы уменьшить вибрацию, необходимо своевременное обслуживание. В него включается замена масла и фильтров, смазка подшипников, крестовин, замена ремней. Если изначально доверить монтаж наладку ДГУ квалифицированному сервисному центру, тогда станция будет работать тихо и бесперебойно. А в случае возникновения неисправностей мастера смогут их быстро устранить.
Площадь комнаты подбирается под габариты станции, а последние нередко зависят от мощности, поэтому можно выделить такие стандарты:
К примеру, для станции ТСС Standart АД-150С-Т400-1РМ19, выдающей 150 кВт, нужна площадь 30 м².
Среди основных запретов нельзя:
Нельзя использовать помещение, не оборудованное системой автоматического пожаротушения.
Установка ДЭС типа АД-315-Т/400 с мощностью 378 кВт в уже готовом контейнере значительно упрощает работу. Конструкция уже предусматривает все необходимые отверстия для забора воздуха, выхода газов, двери для обслуживания. Важно позаботиться, чтобы расстояние между решетками этих отверстий и ближайшими стенами было минимум 1,5 м. Для монтажа контейнера подготавливают утрамбованную площадку, на которую ставят бетонные блоки или плиты. ДЭС выставляют по уровню для исключения перекосов, предотвращения неправильного распределения технических жидкостей.
Соблюдая эти меры по монтажу, получится безопасно эксплуатировать оборудование. Лучше изначально обратиться в проверенную компанию, которая сделает проект, выполнит работу, настроит станцию, будет ее обслуживать.
